Diseño de instalaciones en 3D en Granada
Modelado BIM e infografías antes de ejecutar. Detecta interferencias, valida soluciones y presenta propuestas claras. Cobertura en Jaén y Málaga.
Qué aporta un modelo 3D a tu proyecto
Detección de interferencias
Localiza conflictos entre instalaciones (bandejas, conductos, tuberías) antes de que se conviertan en sobrecostes en obra.
Visualización previa
Renders fotorrealistas y recorridos virtuales para validar con cliente, propiedad e industriales desde el primer día.
Cálculos integrados
Los modelos BIM permiten extraer mediciones, verificar caídas de tensión y validar secciones sin duplicar trabajo manual.
Documentación técnica
Planos de detalle, esquemas unifilares y tablas de materiales directamente desde el modelo, siempre actualizados.
Qué incluye un diseño 3D de instalaciones

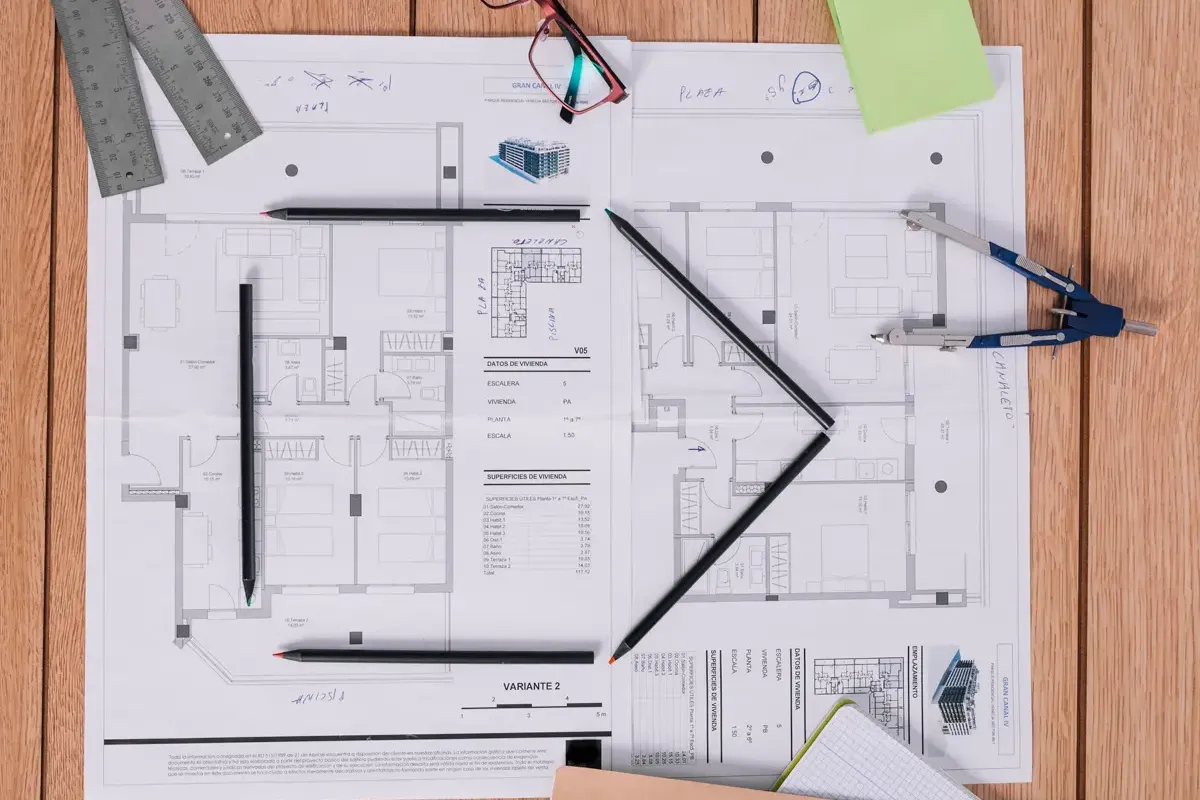

Partimos de los planos arquitectónicos y del proyecto de cada instalación (eléctrica, climatización, PCI, fontanería) para levantar un modelo BIM coordinado. El resultado integra todas las disciplinas en un solo entorno, donde detectamos colisiones y resolvemos el trazado antes de pisar la obra.
La entrega incluye renders, secciones de detalle, tablas de materiales extraídas del modelo y un archivo IFC o DWG compatible con el software del cliente.
Software y formatos que usamos
Trabajamos con las herramientas estándar del sector BIM y entregamos en el formato que necesites:
- Autodesk Revit
- AutoCAD MEP
- SketchUp Pro
- Navisworks Manage
- BIM 360 / ACC
- IFC (ISO 16739)
- DWG / DXF
- BCF (Issue tracking)
Tipos de proyectos donde aplica
Instalaciones industriales complejas

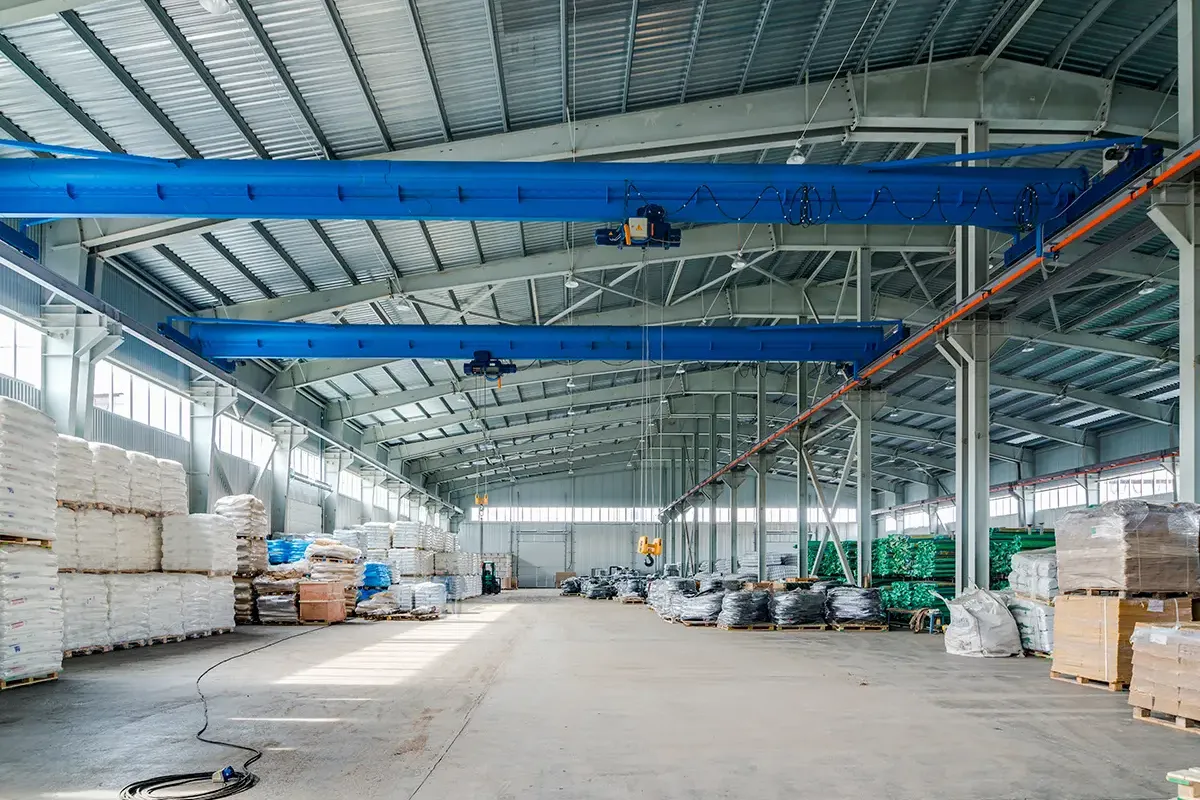

Naves con múltiples instalaciones superpuestas (bandejas eléctricas, conductos de clima, redes de PCI) donde la coordinación en 2D deja interferencias ocultas.
Edificios terciarios
Hoteles, oficinas y centros comerciales con cuadros eléctricos, climatización por conductos y rociadores: el modelo 3D optimiza falsos techos y patinillos.
Rehabilitaciones
Edificios existentes donde el espacio es limitado y cada centímetro cuenta. Levantamiento con nube de puntos y modelado as-built.
Proyectos singulares
Museos, bodegas y equipamientos públicos que requieren propuestas visuales impactantes para la propiedad o para concursos.
¿Tu proyecto tiene instalaciones complejas?
Un modelo 3D coordinado puede ahorrarte semanas de obra y miles de euros en imprevistos. Cuéntanos tu caso.
Cómo trabajamos tu modelo 3D
Proceso claro en cinco fases para que siempre sepas qué viene después:
- 1Análisis del proyecto: recibimos planos, memorias y visita a obra (si existe). Definimos alcance y disciplinas a modelar.
- 2Levantamiento BIM: creamos el modelo arquitectónico base o lo importamos desde el proyecto de arquitectura (IFC/RVT).
- 3Modelado de instalaciones: incorporamos electricidad, clima, PCI, fontanería y saneamiento con nivel de detalle LOD 300-350.
- 4Coordinación y clash detection: ejecutamos comprobaciones de interferencias automáticas y manuales. Generamos informe BCF con cada conflicto.
- 5Entrega con renders y documentación: exportamos planos, secciones, tablas de materiales y renders fotorrealistas en los formatos acordados.
Beneficios para tu proyecto
Reduce errores en obra
Las interferencias se detectan en pantalla, no en la obra. Menos demoliciones, menos retrasos, menos sobrecostes.
Acelera decisiones
Visualizar las instalaciones en 3D permite tomar decisiones de trazado en minutos en vez de en semanas de replanteo.
Mejora la coordinación
Todos los industriales trabajan sobre el mismo modelo. Cambios, revisiones y actualizaciones siempre sincronizados.
Propuestas claras
Renders e infografías que convencen a cliente, inversor o administración sin necesidad de leer planos técnicos.
Preguntas frecuentes sobre diseño 3D
¿En qué proyectos compensa un modelado 3D? +
En cualquier proyecto con más de una instalación superpuesta. Cuando hay clima, electricidad y PCI en el mismo falso techo, la coordinación 2D genera errores que salen caros en obra.
¿Qué es BIM y por qué es importante? +
BIM (Building Information Modeling) es una metodología que centraliza toda la información del edificio en un modelo digital único. Permite simular, coordinar y documentar antes de construir, reduciendo imprevistos y mejorando la calidad del proyecto.
¿Puedo recibir el modelo 3D en mi software actual? +
Sí. Entregamos en IFC (formato abierto universal), DWG/DXF para AutoCAD, RVT para Revit y SKP para SketchUp. Además exportamos BCF para gestión de incidencias.
¿Qué diferencia hay entre un plano 2D y un modelo BIM? +
Un plano 2D es una representación estática. Un modelo BIM es tridimensional, contiene datos técnicos de cada elemento y permite detectar colisiones automáticamente. El plano se extrae del modelo, no al revés.
¿Cuánto cuesta añadir diseño 3D a mi proyecto? +
Depende del alcance y las disciplinas. Para una nave industrial con electricidad y clima, el coste del modelado suele ser inferior al 5% del presupuesto de las instalaciones, y se recupera evitando imprevistos en obra.
Cuéntanos tu proyecto
Envíanos planos o una descripción breve. Evaluamos si el modelado 3D aporta valor a tu caso y te enviamos una propuesta técnica.
Visualiza tus instalaciones antes de ejecutarlas
Modelado BIM profesional en Granada. Sin compromiso.
